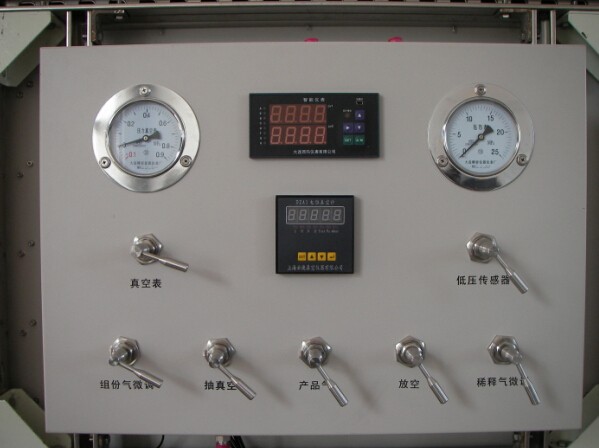

配气装置的主要组成及功能

配气装置主要是针对实验室及各种环境下所需要的模拟气体成分。依据比例自行设置混合输出的装置。主要核心部件为质量流量控制器，利用其高精度、高准确性的特点，精确控制各个气体组成成分的输入量，经由专业设计及生产的混气腔室后输出。

一.工作原理：本装置以氢气为原料，通过调节阀调节，加入纯氮气中，获得稳定的具有一定比例的氢氮混合气。在按需调准。

二.氮氢混合配气装置全自动二组分配气设备设备主要组成及功能；

1.电气转换器；

2.调节阀；

3.过滤减压器；

4.配比流量计；

5.智能显示调节仪；

三、氮氢混合配气装置全自动二组分配气设备工艺流程；

原氢气经阀，调节阀调节加入纯氮气中，配比气经混合罐混合，混合后的配比气经氢分仪分析，显示氢的百分比含量，氢分仪把氢的百分比含量转换成4-20mA的电流信号，智能显示调节仪把氢分仪的电流信号与设定值相比较计算，计算结果转换成4-20mA的电流信号驱动电气转换器，转换成气压信号，调节阀阀芯的行程和气压信号成正比，从而达到调节混合比例的功能。

功能

1液态有机气体配气装置预热后，自动调整MFC的零点，不用人为调节；

2自动修正不同液态溶剂的纯度和系数，不用人工查找；

3根据欲配气体的浓度，自动计算液态溶剂的取样量，不用人工计算器计算；

4根据实验环境温度自动修正流量；自动控制充气时间；
